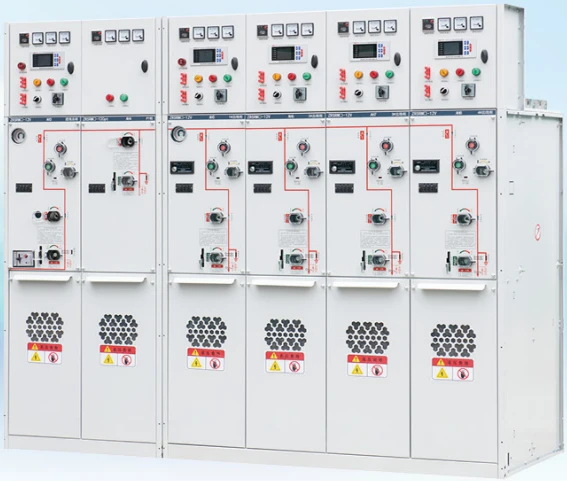

SRM6-12 W PEŁNI IZOLOWANA ROZDZIELNICA SIECIOWA Z PIERŚCIENIEM pneumatycznym

Model i znaczenie:

SRM6 - 12 - [ ] / [ ] [ ] [ ]

   ①       ②   ③   ④ ⑤ ⑥

①model

②Napięcie znamionowe: 12 Napięcie znamionowe 12kV; 24 Napięcie znamionowe 24kV

③Nazwa typu szafy:C: szafa rozdzielcza obciążenia;

F: Szafka zespolona bezpieczników;

V: Szafka wyłącznika próżniowego;

SV, SL: Szafka sekcji autobusowej;

M: Szafka pomiarowa;

PT: Szafka PT (składająca się z dowolnej kombinacji C, F, V, SV, SL)

④Prąd znamionowy: 630 Prąd znamionowy 630A;1250 Prąd znamionowy 1250A

⑤Typ rozszerzenia:
I: Lewe przedłużenie;

D: Właściwe rozwinięcie;

ID: Rozszerzenie po obu stronach;

Puste: nie można rozszerzyć

⑥Metoda wlotu i wylotu kabla:
L: Lewy wejście i wyjście kabla;

R: Prawa linia wejściowa i wylotowa kabla;

LR: Kable przychodzące i wychodzące po obu stronach;

Puste: Przednia linia wlotowa i wylotowa

Przykład:

1.SRM-12-C/630DL reprezentuje szafę rozdzielczą obciążenia o napięciu znamionowym 12 V i prądzie znamionowym 630 A. Jest przedłużony po prawej stronie i ma lewy tryb wejścia i wyjścia kabla.

2.SRs-12-CF/630IR stanowi kombinację modułu przełącznika obciążenia i zespołu kombinacji bezpieczników, o napięciu szyny 12 kB i prądzie szyny 630 A. Lewa strona jest przedłużona, a prawy tryb wejścia i wyjścia kabla jest używany.

Główne cechy produktu:

Opis techniczny: W pełni izolowana rozdzielnica sieciowa SRM6-12 z pneumatycznym pierścieniem jest zainstalowana na ramie z blachy ocynkowanej, a zespół przełączników znajduje się w skrzynce gazowej SF wykonanej z odpornej na korozję-i niemagnetycznej blachy ze stali nierdzewnej o grubości 3 mm.

Skrzynia gazowa SF to „uszczelniony system ciśnieniowy”, który w normalnych warunkach pracy może działać przez 30 lat. Ciśnienie gazu SF podczas normalnej pracy wynosi 0,15-0,4 bar. Skrzynia gazowa jest wyposażona w urządzenie ograniczające ciśnienie, które zapewnia uwolnienie gazu od dołu lub od tyłu, gdy ciśnienie jest zbyt wysokie.

Jednostka przełączająca: Przełącznik obciążenia wykorzystuje metodę współosiowego obrotowego podwójnego punktu przerwania, która działa z energią kinetyczną przechodzącą przez ten sam otwór roboczy i płytę przesuwną. Dlatego przełącznik może znajdować się w dowolnym momencie tylko w jednym z trzech stanów „zamknięcia, otwarcia i uziemienia”, co całkowicie pozwala uniknąć nieprawidłowego działania.

Mechanizm operacyjny: Mechanizm sterujący przełącznika jest zainstalowany z przodu skrzynki powietrznej, który jest poddany specjalnej technologii, aby zapobiec rdzy i ułatwić ręczną obsługę i konserwację. Łatwo jest również uzyskać działanie elektryczne.

Wskaźniki wydajności:

1. Wskaźniki wydajności:
Ciśnienie gazu SF6 — ciśnienie bezwzględne 1,4 bara przy 20 stopniach
Roczny wskaźnik wycieku gazu — mniejszy lub równy 0,2% rocznie
Poziom ochrony – IP67
Grubość stali nierdzewnej w komorze powietrznej - 3,0 mm
2. Normalne warunki środowiskowe pracy:
maksymalna temperatura - 40 stopni
Minimalna temperatura --- 40 stopni
Maksymalna średnia wilgotność względna - mniejsza lub równa 95%
Wysokość – mniejsza lub równa 2000 m
3.Generatorka:
Szyna wewnątrz rozdzielnicy – ​​400mm²Cu
Szyna uziemiająca rozdzielnicy – ​​150mm²Cu
4. Kolor:
Panel przedni rozdzielnicy - RAL7012
Panel boczny i przednia pokrywa przedziału kablowego – RAL7035

5. Spełniają standardy: GB/T11022, GB16926, GB3906, GB38041, GB1985, GB1984, G83309, IEC60056, IEC60129, IEC60265, IEC60298, IEC60420, IEC60694

Główne parametry techniczne:
