Jako renomowany dostawca transformatorów prostowniczych rozumiem krytyczne znaczenie kontrolowania wzrostu temperatury w tych podstawowych urządzeniach elektrycznych. Transformatory prostownicze odgrywają kluczową rolę w różnych zastosowaniach przemysłowych, w tym w elektrometalurgii, procesach elektrochemicznych i systemach zasilania. Nadmierny wzrost temperatury może nie tylko zmniejszyć wydajność transformatora, ale także prowadzić do przedwczesnego starzenia, uszkodzenia izolacji, a nawet katastrofalnych awarii. W tym poście na blogu podzielę się kilkoma skutecznymi strategiami i najlepszymi praktykami w zakresie kontrolowania wzrostu temperatury transformatorów prostowniczych.
Zrozumienie przyczyn wzrostu temperatury
Przed zagłębieniem się w metody kontroli istotne jest zrozumienie pierwotnych przyczyn wzrostu temperatury w transformatorach prostowniczych. Podstawowymi źródłami wytwarzania ciepła w tych transformatorach są:
Straty miedzi
Straty w miedzi powstają na skutek rezystancji uzwojeń transformatora. Kiedy prąd przepływa przez uzwojenia, energia elektryczna jest przekształcana w energię cieplną zgodnie z prawem Joule'a ($P = I^{2}R$). Wielkość strat miedzi zależy od prądu obciążenia i rezystancji uzwojeń. Wyższe prądy obciążenia i większe rezystancje uzwojeń powodują zwiększone straty miedzi, a w konsekwencji większy wzrost temperatury.
Straty żelaza
Straty żelaza, zwane również stratami w rdzeniu, są powodowane przez zmienne pole magnetyczne w rdzeniu transformatora. Straty te obejmują straty histerezy i straty prądu wirowego. Straty histerezy powstają w wyniku powtarzającego się namagnesowania i rozmagnesowania materiału rdzenia, natomiast straty w postaci prądów wirowych są spowodowane prądami indukowanymi w rdzeniu. Wielkość strat żelaza zależy od częstotliwości prądu przemiennego, gęstości strumienia magnetycznego w rdzeniu i właściwości materiału rdzenia.
Straty rektyfikacji
W transformatorach prostowniczych straty prostownicze występują w obwodzie prostownika. Straty te wynikają ze spadku napięcia na diodach prostowniczych lub tyrystorach i strat mocy w powiązanym obwodzie sterującym. Wielkość strat prostowniczych zależy od rodzaju obwodu prostownika, prądu obciążenia i warunków pracy.
Skuteczne strategie kontrolowania wzrostu temperatury
Zoptymalizuj projekt transformatora
- Uzwojony projekt: Wybór odpowiednich materiałów przewodnika i przekrojów poprzecznych może zmniejszyć straty miedzi. Stosowanie przewodników miedzianych lub aluminiowych o wysokiej przewodności i większych przekrojach poprzecznych może obniżyć rezystancję uzwojeń, a tym samym zmniejszyć ciepło generowane przez straty miedzi. Dodatkowo właściwa konfiguracja uzwojeń, np. uzwojenie równoległe lub uzwojenie wielowarstwowe, może poprawić rozkład prądu i zmniejszyć ogólną rezystancję.
- Podstawowy projekt: Wybór wysokiej jakości materiałów rdzenia o niskiej histerezie i stratach wiroprądowych ma kluczowe znaczenie. Na przykład rdzenie z metali amorficznych charakteryzują się znacznie niższymi stratami w rdzeniu w porównaniu z tradycyjnymi rdzeniami ze stali krzemowej. Co więcej, optymalizacja geometrii rdzenia, taka jak zmniejszenie objętości rdzenia lub zwiększenie pola przekroju poprzecznego rdzenia, może również pomóc w zmniejszeniu strat żelaza.
- Projekt obwodu prostownika: Wybór wydajnych obwodów i komponentów prostownika może zminimalizować straty podczas prostowania. Na przykład zastosowanie diod lub tyrystorów o wysokiej wydajności z niskimi spadkami napięcia przewodzenia może zmniejszyć straty mocy w obwodzie prostownika. Dodatkowo wdrożenie odpowiednich strategii sterowania, takich jak modulacja szerokości impulsu (PWM), może zoptymalizować pracę obwodu prostownika i zmniejszyć straty.
Odpowiednie systemy chłodzenia
- Naturalne chłodzenie: W przypadku małych i średnich transformatorów prostowniczych wystarczające mogą być metody naturalnego chłodzenia. Naturalne chłodzenie powietrzem opiera się na naturalnej konwekcji powietrza wokół transformatora w celu rozproszenia ciepła. Metoda ta jest prosta, niezawodna i opłacalna. Ma jednak ograniczenia pod względem wydajności chłodzenia i nadaje się do transformatorów o stosunkowo małej mocy znamionowej.
- Wymuszone chłodzenie powietrzem: W przypadku większych transformatorów lub transformatorów pracujących w warunkach dużego obciążenia można zastosować wymuszone chłodzenie powietrzem. Wymuszone chłodzenie powietrzem wykorzystuje wentylatory do nadmuchu powietrza na uzwojenia i rdzeń transformatora, zwiększając szybkość wymiany ciepła. Ta metoda może znacznie poprawić wydajność chłodzenia i pozwolić transformatorowi wytrzymać większe obciążenia mocy.
- Chłodzenie oleju: Transformatory chłodzone olejem są powszechnie stosowane w zastosowaniach wymagających dużej mocy. W transformatorach chłodzonych olejem uzwojenia i rdzeń transformatora zanurzone są w oleju izolacyjnym, który działa zarówno jako środek izolacyjny, jak i chłodzący. Olej pochłania ciepło wytwarzane przez transformator i przekazuje je do żeberek chłodzących lub grzejników poprzez obieg naturalny lub wymuszony. Chłodzenie oleju zapewnia doskonałą wydajność chłodzenia i może przenosić duże ilości ciepła.
Zarządzanie obciążeniem
- Właściwy rozmiar: Niezbędne jest upewnienie się, że transformator prostowniczy jest odpowiednio dobrany do danego zastosowania. Przewymiarowanie transformatora może prowadzić do zwiększonych strat żelaza przy małych obciążeniach, natomiast niedowymiarowanie może spowodować nadmierny wzrost temperatury w warunkach pełnego obciążenia. Przeprowadzenie szczegółowej analizy obciążenia i wybór odpowiedniej wartości znamionowej transformatora może pomóc zoptymalizować jego działanie i ograniczyć wzrost temperatury.
- Równoważenie obciążenia: W układach wielofazowych równoważenie obciążenia na wszystkich fazach może zapobiec nierównomiernemu rozkładowi prądu i zmniejszyć ryzyko przegrzania poszczególnych uzwojeń. Można to osiągnąć stosując odpowiednie techniki podziału obciążenia i regularnie monitorując prądy fazowe.
- Załaduj jazdę na rowerze: Wdrożenie strategii cyklicznego obciążenia może pomóc w zmniejszeniu średniego wzrostu temperatury transformatora. Dzięki naprzemiennym okresom wysokiego i niskiego obciążenia transformator ma czas na ochłodzenie się w okresach niskiego obciążenia, zmniejszając ogólne naprężenie termiczne transformatora.
Monitorowanie i konserwacja
- Monitorowanie temperatury: Zainstalowanie czujników temperatury w uzwojeniach, rdzeniu i oleju transformatora może zapewnić dane dotyczące temperatury w czasie rzeczywistym. Dane te można wykorzystać do monitorowania wzrostu temperatury transformatora i wykrywania wszelkich nietypowych wzrostów temperatury. Jeśli temperatura przekroczy określone limity, można podjąć odpowiednie działania, takie jak zmniejszenie obciążenia lub zwiększenie chłodzenia.
- Testowanie rezystancji izolacji: Regularne testowanie rezystancji izolacji uzwojeń transformatora może pomóc w wykryciu jakiejkolwiek degradacji izolacji spowodowanej przegrzaniem. Spadek rezystancji izolacji może wskazywać na potencjalną awarię izolacji, która wymaga natychmiastowej uwagi.
- Czyszczenie i kontrola: Utrzymywanie transformatora w czystości i wolne od kurzu, brudu i zanieczyszczeń ma kluczowe znaczenie dla prawidłowego chłodzenia. Regularne czyszczenie żeberek chłodzących, chłodnic i kanałów powietrznych może poprawić efektywność wymiany ciepła. Dodatkowo, przeprowadzanie oględzin wizualnych transformatora pod kątem oznak uszkodzeń, takich jak pęknięcia izolacji lub luźne połączenia, może pomóc w zapobieganiu potencjalnym awariom.
Powiązane produkty transformatorowe

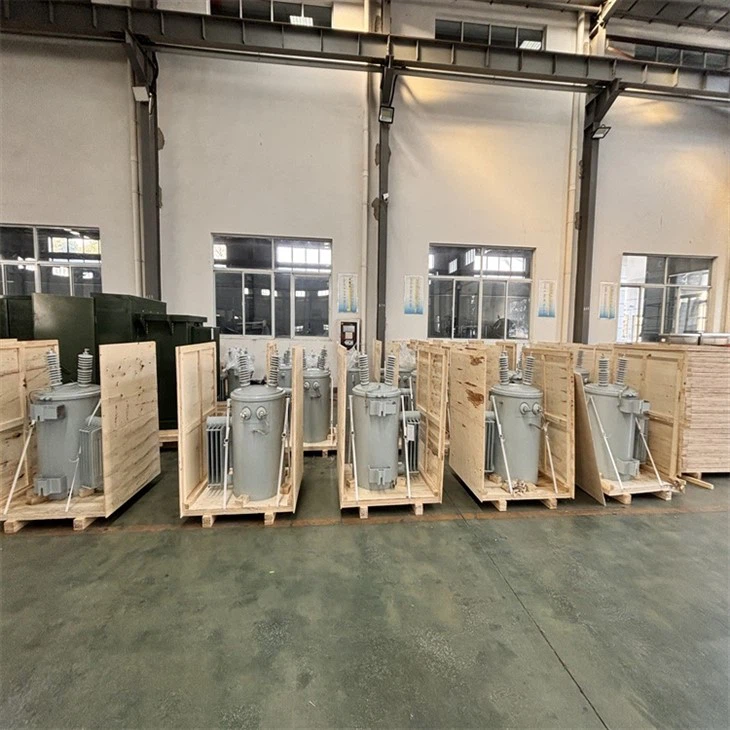

Oprócz transformatorów prostowniczych oferujemy również szeroką gamę innych transformatorów m.inTransformator uziemiający,Transformator jednofazowy montowany na słupie, ITransformator wiatrowy. Transformatory te zostały zaprojektowane, aby sprostać różnorodnym potrzebom naszych klientów i są zbudowane przy zastosowaniu tych samych wysokich standardów jakości i zaawansowanych technologii, co nasze transformatory prostownicze.
Wniosek
Kontrolowanie wzrostu temperatury transformatorów prostowniczych jest kluczowe dla zapewnienia ich niezawodnej i wydajnej pracy. Rozumiejąc przyczyny wzrostu temperatury i wdrażając skuteczne strategie, takie jak optymalizacja konstrukcji transformatora, stosowanie odpowiednich systemów chłodzenia, zarządzanie obciążeniem oraz prowadzenie regularnego monitorowania i konserwacji, możemy znacznie ograniczyć wzrost temperatury i wydłużyć żywotność transformatorów.
Jeśli są Państwo zainteresowani naszymi transformatorami prostownikowymi lub innymi produktami transformatorowymi, prosimy o kontakt w celu uzyskania dalszych informacji i omówienia specyficznych wymagań. Nasz zespół ekspertów jest gotowy udzielić Ci profesjonalnego doradztwa i rozwiązań dostosowanych do Twoich potrzeb.
Referencje
- Grover, FW (1946). Obliczenia indukcyjności: wzory robocze i tabele. Publikacje Dovera.
- McLymana, CW (2004). Podręcznik projektowania transformatorów i cewek indukcyjnych. Prasa CRC.
- Pressman, AI (2009). Projekt zasilacza impulsowego. McGraw-Wzgórze.
