Jako dostawca podstacji podziemnych byłem świadkiem na własne oczy, jak układ podziemnej podstacji może znacząco wpłynąć na instalację okablowania. Na tym blogu będę zagłębiać się w różne aspekty układu podstacji i ich wpływ na instalację kabli, czerpiąc z moich doświadczeń w branży.
Ograniczenia przestrzenne i prowadzenie kabli
Jednym z najważniejszych czynników przy projektowaniu podstacji podziemnych jest ograniczona dostępna przestrzeń. W przeciwieństwie do podstacji naziemnych, podstacje podziemne są ograniczone do stosunkowo małego obszaru. To ograniczenie przestrzenne ma bezpośredni wpływ na prowadzenie kabli. W dobrze zaplanowanym układzie powinny znajdować się specjalne rowy kablowe lub tory kablowe. Zapewniają one wolną ścieżkę dla kabli, zmniejszając ryzyko splątania i uszkodzenia kabli.
Na przykład, jeśli układ podstacji charakteryzuje się przypadkowym rozmieszczeniem sprzętu, konieczne może być poprowadzenie kabli wokół przeszkód. To nie tylko sprawia, że proces instalacji jest bardziej czasochłonny, ale także zwiększa ryzyko ostrych zagięć kabli. Ostre zakręty mogą powodować zakłócenia sygnału i naprężenia mechaniczne kabli, co może prowadzić do przedwczesnego uszkodzenia kabla. Natomiast odpowiedni układ pozwala na płynne i bezpośrednie prowadzenie kabli. Na przykład, umieszczając transformatory i rozdzielnice w układzie liniowym lub przypominającym siatkę, kable można instalować w bardziej zorganizowany sposób [1].
Rozmieszczenie sprzętu i długość kabla
Rozmieszczenie sprzętu w podziemnej podstacji również odgrywa kluczową rolę w określaniu długości kabla. Kiedy kluczowe komponenty, takie jak transformatory, wyłączniki automatyczne i rozdzielnice są umieszczone daleko od siebie, do ich połączenia wymagane są dłuższe kable. Dłuższe kable mają kilka wad. Po pierwsze, zwiększają koszt instalacji, ponieważ potrzeba więcej materiału na kabel. Po drugie, dłuższe kable mają większą rezystancję, co może prowadzić do strat mocy. Jest to szczególnie istotne w podstacjach podziemnych wysokiego napięcia, gdzie nawet niewielki wzrost rezystancji może skutkować znacznymi stratami energii [2].
Jako dostawca zawsze polecam układ minimalizujący odległości pomiędzy urządzeniami. Na przykład grupowanie powiązanego sprzętu może zmniejszyć długość kabla. Jeśli transformatory i rozdzielnice wchodzące w skład tego samego obwodu elektrycznego zostaną umieszczone obok siebie, łączące je kable mogą być znacznie krótsze. Pozwala to nie tylko zaoszczędzić na kosztach okablowania, ale także poprawia ogólną wydajność podstacji.
Dostępność do instalacji i konserwacji kabli
Dostępność to kolejny istotny aspekt, na który wpływa układ podstacji. Podczas instalowania kabli pracownicy potrzebują łatwego dostępu do wszystkich części podstacji. Niezbędny jest układ zapewniający wystarczającą przestrzeń roboczą wokół sprzętu. Jeśli podstacja jest przepełniona sprzętem, pracownikom będzie trudno manewrować kablami na miejscu. Może to prowadzić do nieprawidłowej instalacji kabli, na przykład ich zakleszczenia lub nieprawidłowego zabezpieczenia.
Ponadto dostępność jest również ważna dla przyszłej konserwacji kabli. W podziemnej podstacji z czasem może zaistnieć potrzeba wymiany lub naprawy kabli. Dobrze zaprojektowany układ zapewnia wyraźne punkty dostępu do kabli. Na przykład posiadanie zdejmowanych paneli lub włazów w pobliżu tras kablowych umożliwia personelowi konserwacyjnemu szybki dostęp do kabli bez konieczności demontażu dużych części podstacji. Skraca to przestoje podczas konserwacji i zapewnia ciągłą pracę stacji [3].
Kompatybilność z typami kabli
W podstacjach podziemnych stosuje się różne rodzaje kabli, w tym kable wysokiego napięcia, kable sterownicze i kable komunikacyjne. Układ podstacji powinien być zaprojektowany tak, aby uwzględnić różne typy kabli. Na przykład kable wysokiego napięcia generują ciepło podczas pracy i wymagają odpowiedniej wentylacji. Układ zapewniający odpowiednią cyrkulację powietrza wokół przebiegów kabli wysokiego napięcia pomaga rozproszyć ciepło i zapobiec przegrzaniu.
Kable sterownicze i komunikacyjne są bardziej wrażliwe na zakłócenia elektromagnetyczne. Układ powinien oddzielać te kable od kabli wysokiego napięcia, aby zminimalizować zakłócenia. Można to osiągnąć, stosując korytka kablowe lub kanały kablowe, aby fizycznie oddzielić różne typy kabli. Przykładowo umieszczenie kabli wysokiego napięcia w dolnym korytku kablowym, a kabli sterowniczych w górnym korytku może zmniejszyć ryzyko wystąpienia zakłóceń [4].
Wpływ na ochronę kabli
Układ podstacji może również wpływać na ochronę kabli. W środowisku podziemnym kable są narażone na różne zagrożenia, takie jak wilgoć, uszkodzenia mechaniczne i korozja chemiczna. Dobrze zaprojektowany układ uwzględnia zabezpieczenia kabli. Na przykład rowy kablowe można wyłożyć wodoodpornymi materiałami, aby zapobiec przedostawaniu się wilgoci. Dodatkowo w układzie można uwzględnić bariery lub osłony wokół kabli, aby chronić je przed uszkodzeniami mechanicznymi spowodowanymi przez poruszający się sprzęt lub przypadkowe uderzenia.
Rozmieszczenie sprzętu może również wpływać na ochronę kabla. Jeśli ciężki sprzęt zostanie umieszczony w taki sposób, że może spaść na kable, stwarza to znaczne ryzyko. Prawidłowe rozmieszczenie i zabezpieczenie sprzętu pozwala zminimalizować ryzyko uszkodzenia kabla. Na przykład umieszczenie ciężkich transformatorów na stabilnych platformach z dala od tras kablowych może zapobiec przypadkowemu zmiażdżeniu kabli [5].
Porównanie z innymi typami podstacji
Rozważając wpływ układu podstacji na instalację kablową, interesujące jest porównanie podstacji podziemnych z innymi typami, takimi jakPodstacja amerykańskaIPodstacja typu europejskiego. Amerykańskie podstacje często mają bardziej otwartą konstrukcję, która generalnie zapewnia więcej miejsca na instalację kabli. Są jednak bardziej narażeni na działanie czynników środowiskowych. Natomiast europejskie podstacje skrzynkowe są bardziej zwarte i zamknięte, podobnie jak podstacje podziemne. Jednak wymagania dotyczące układu instalacji kablowej w tego typu podstacjach skrzynkowych mogą się różnić ze względu na ich specyficzne cechy konstrukcyjne i scenariusze użytkowania.

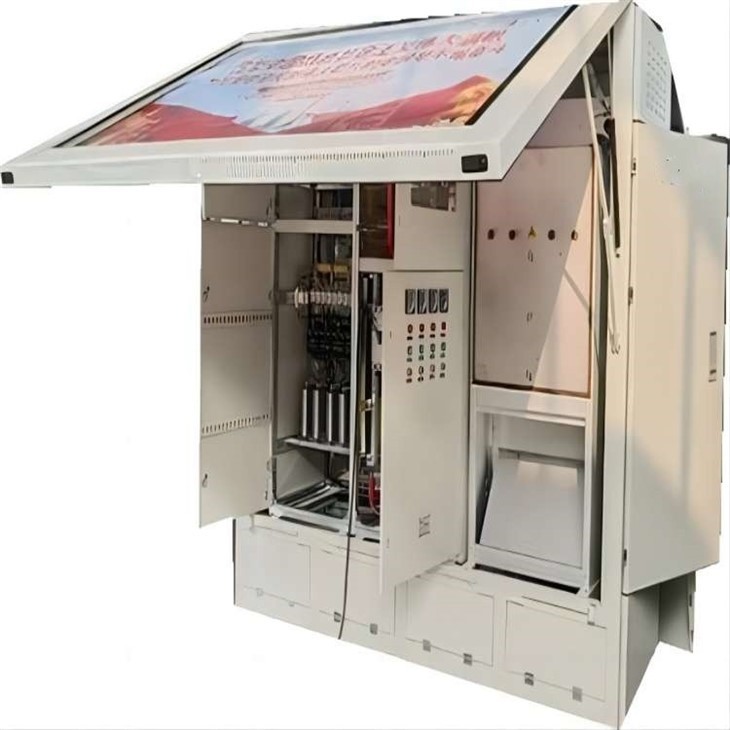

Podstacje podziemne, takie jak te, w których zaopatrujemyPodstacja Podziemna, mają wyjątkowe wyzwania i zalety. Zamknięta przestrzeń wymaga bardziej precyzyjnego planowania układu instalacji kablowej, ale środowisko podziemne może zapewnić lepszą ochronę przed niektórymi czynnikami zewnętrznymi, takimi jak ekstremalne warunki pogodowe.
Wniosek
Podsumowując, układ podziemnej podstacji ma ogromny wpływ na instalację kablową. Ograniczenia przestrzenne, rozmieszczenie sprzętu, dostępność, kompatybilność z typami kabli i ochrona kabli to aspekty, na które bezpośrednio wpływa układ podstacji. Jako dostawca rozumiem znaczenie dobrze zaprojektowanego układu dla wydajnej i niezawodnej instalacji kabli. Właściwie zaplanowany układ podstacji może obniżyć koszty, poprawić efektywność energetyczną i zapewnić długoterminową wydajność podstacji.
Jeśli szukasz podstacji podziemnej lub potrzebujesz więcej informacji na temat wpływu układu na instalację okablowania, zachęcam Cię do skontaktowania się z nami w celu omówienia zamówienia. Mamy zespół ekspertów, który może pomóc w zaprojektowaniu optymalnego układu podstacji dla Twoich konkretnych potrzeb.
Referencje
[1] Smith, J. „Uwagi dotyczące projektowania przestrzennego podstacji podziemnych”. Dziennik elektrotechniczny, 2018.
[2] Johnson, M. „Wpływ rozmieszczenia sprzętu na długość kabla w podstacjach”. Badania systemów elektroenergetycznych, 2019.
[3] Brown, A. „Wymagania dostępności przy instalacji i konserwacji kabli w podstacjach podziemnych”. Przegląd technologii podstacji, 2020.
[4] Green, L. „Kompatybilność kabli i układ w podstacjach podziemnych”. Badania kabli elektrycznych, 2021.
[5] White, R. „Ochrona kabli w układach podstacji podziemnych”. Dziennik bezpieczeństwa środowiskowego i elektrycznego, 2022.
