Hej tam! Jako dostawca transformatorów uziemiających często jestem pytany o to, jak działa ochrona przed przepięciami dla tych kluczowych elementów sprzętu. Zatem zagłębmy się w szczegóły i rozbijmy to.
Po pierwsze, co to jest przepięcie? Mówiąc najprościej, ma to miejsce wtedy, gdy napięcie w układzie elektrycznym przekracza normalny, bezpieczny poziom. Może się to zdarzyć z wielu powodów, takich jak uderzenia pioruna, nagłe zmiany obciążenia lub problemy z siecią energetyczną. A w przypadku transformatorów uziemiających przepięcia mogą być prawdziwym bólem głowy. Może to spowodować uszkodzenie izolacji, przegrzanie, a nawet trwałe uszkodzenie transformatora, czego zdecydowanie nie chcemy.
Jak więc właściwie działa zabezpieczenie przepięciowe transformatora uziemiającego? Istnieje kilka kluczowych metod, a ja przeprowadzę Cię przez każdą z nich.
Ograniczniki przepięć
Jednym z najczęstszych sposobów ochrony transformatora uziemiającego przed przepięciami jest zastosowanie ograniczników przepięć. Te małe urządzenia są jak ochroniarze elektrycznego świata. Podłączane są pomiędzy zaciskami transformatora a masą.
Gdy przez system przepływa normalne napięcie, ogranicznik przepięć działa jak izolator. Nie zakłóca to normalnej pracy transformatora. Kiedy jednak w system uderza przepięcie, na przykład wyładowanie atmosferyczne, rezystancja ogranicznika przepięć znacznie spada. Następnie zapewnia ścieżkę o niskim oporze, dzięki której nadmierny prąd może bezpiecznie spłynąć do ziemi.
Pomyśl o tym jak o gliniarzu drogowym. Podczas normalnego ruchu (normalne napięcie) policjant po prostu stoi i zajmuje się swoimi sprawami. Kiedy jednak dojdzie do poważnego wypadku (przepięcie), policjant szybko przekierowuje ruch (nadmierny prąd) na bezpieczną trasę (ziemię).
Dostępne są różne typy ograniczników przepięć, np. warystory metalowo-tlenkowe (MOV). MOV są bardzo popularne, ponieważ radzą sobie z wysokimi skokami energii i mają szybki czas reakcji. Są także stosunkowo niedrogie i łatwe w montażu. Więcej informacji na temat różnych typów transformatorów można znaleźć na naszej stronie internetowej, npTrójfazowy transformator separacyjnyITransformatory morskie.
regulatory napięcia
Kolejnym ważnym elementem zabezpieczenia przed przepięciami jest regulator napięcia. Stabilizator napięcia ma za zadanie utrzymywać stałe napięcie wyjściowe, niezależnie od wahań napięcia wejściowego.
Istnieją dwa główne typy regulatorów napięcia stosowanych w transformatorach uziemiających: regulatory z przełączaniem zaczepów i regulatory półprzewodnikowe.
Dotknij - zmiana regulatorów działa poprzez zmianę przełożenia transformatora. Posiadają szereg zaczepów na uzwojeniu transformatora. Gdy zmienia się napięcie wejściowe, regulator automatycznie wybiera odpowiedni odczep, aby utrzymać napięcie wyjściowe w żądanym zakresie. To jak dostosowywanie przerzutek w rowerze, aby utrzymać stałą prędkość, niezależnie od tego, jak strome jest wzniesienie.
Z drugiej strony regulatory półprzewodnikowe wykorzystują komponenty elektroniczne, takie jak tranzystory i układy scalone, do kontrolowania napięcia. Potrafią znacznie szybciej reagować na zmiany napięcia w porównaniu do regulatorów z przełączaniem zaczepów. Są także bardziej precyzyjne i radzą sobie z szerszym zakresem zmian napięcia.
Przekaźniki ochronne
Przekaźniki ochronne są jak mózg systemu ochrony przed przepięciami. Stale monitorują napięcie w systemie i mogą wykryć wszelkie nieprawidłowe warunki napięcia.
Gdy przekaźnik wykryje przepięcie, wysyła sygnał do wyłącznika automatycznego. Wyłącznik automatyczny szybko przerywa wówczas przepływ prądu do transformatora, chroniąc go przed uszkodzeniem. To trochę jak alarm przeciwpożarowy. Gdy alarm wykryje dym (nadmierne napięcie), wysyła sygnał i uruchamia się instalacja tryskaczowa (wyłącznik automatyczny), aby ugasić pożar (zatrzymać nadmierny prąd).
Istnieją różne typy przekaźników ochronnych, takie jak przekaźniki nadnapięciowe, przekaźniki podnapięciowe i przekaźniki różnicowe. Przekaźniki przepięciowe są specjalnie zaprojektowane do wykrywania przekroczenia określonego poziomu napięcia. Z drugiej strony przekaźniki podnapięciowe wykrywają spadek napięcia poniżej bezpiecznego poziomu. Przekaźniki różnicowe porównują prąd wpływający i wypływający z transformatora. Jeśli występuje znacząca różnica, może to wskazywać na awarię transformatora, a przekaźnik wyłączy wyłącznik automatyczny.
Koordynacja izolacji
Koordynacja izolacji jest również kluczową częścią ochrony przed przepięciami. Izolacja transformatora uziemiającego musi być zaprojektowana tak, aby wytrzymała maksymalne oczekiwane przepięcie bez przebicia.
Wiąże się to z wyborem odpowiedniego rodzaju materiału izolacyjnego i właściwym zaprojektowaniem konstrukcji izolacji. Na przykład zastosowanie wysokiej jakości materiałów izolacyjnych, takich jak żywica epoksydowa, może poprawić odporność transformatora na przepięcia. Ponadto należy dokładnie obliczyć grubość izolacji i odległość między różnymi częściami przewodzącymi, aby zapobiec uszkodzeniu elektrycznemu.
Uziemienie i klejenie
Prawidłowe uziemienie i połączenia są niezbędne dla ochrony przed przepięciami. Dobry system uziemienia zapewnia ścieżkę o niskiej impedancji, dzięki której prąd zwarciowy może płynąć do ziemi. Pomaga to ograniczyć przepięcia na transformatorze i innym sprzęcie elektrycznym.
Elektroda uziemiająca, którą zwykle jest metalowy pręt wbijany w ziemię, musi mieć niską rezystancję. Elektroda uziemiająca o niskiej rezystancji zapewnia szybki i bezpieczny przepływ prądu zwarciowego do ziemi. Z drugiej strony klejenie to proces łączenia ze sobą wszystkich przewodzących części układu elektrycznego. Pomaga to wyrównać potencjał pomiędzy różnymi częściami systemu i zmniejsza ryzyko porażenia prądem elektrycznym oraz uszkodzeń spowodowanych przepięciem.
Teraz możesz się zastanawiać, dlaczego cała ta ochrona przed przepięciami jest tak ważna dla transformatorów uziemiających. Cóż, transformatory uziemiające odgrywają istotną rolę w systemach elektrycznych. Służą do zapewnienia punktu neutralnego do uziemienia w systemach nieuziemionych lub uziemionych o wysokiej impedancji. Pomagają ograniczyć prąd zwarciowy, chronią sprzęt przed uszkodzeniem i zapewniają bezpieczeństwo układu elektrycznego.
Jeśli transformator uziemiający nie ma odpowiedniej ochrony przed przepięciami, może to prowadzić do kosztownych napraw, przestojów, a nawet zagrożeń bezpieczeństwa. Dlatego my, jako dostawca transformatorów uziemiających, bardzo poważnie podchodzimy do kwestii ochrony napięciowej. Dbamy o to, aby wszystkie nasze transformatory były wyposażone w najnowocześniejsze i najskuteczniejsze technologie zabezpieczeń przepięciowych.

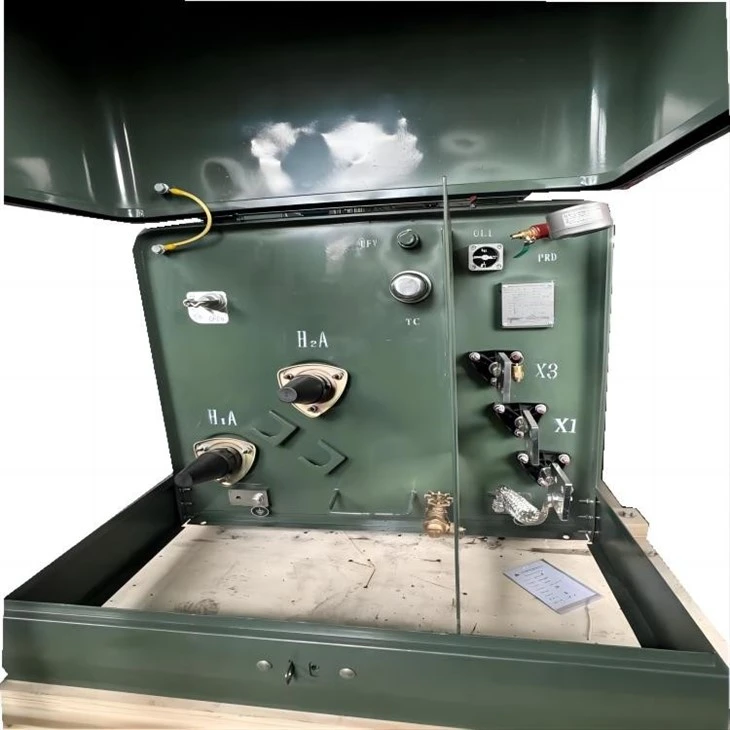

Niezależnie od tego, czy szukaszTransformator montowany na podkładcew przypadku systemu dystrybucyjnego lub transformatora morskiego na statku, mamy wszystko, czego potrzebujesz. Nasze transformatory są projektowane i testowane tak, aby spełniały najwyższe standardy branżowe, a system ochrony przed przepięciami możemy dostosować do Twoich konkretnych wymagań.
Jeśli szukasz transformatora uziemiającego lub masz jakiekolwiek pytania dotyczące ochrony przed przepięciami, nie wahaj się z nami skontaktować. Jesteśmy po to, aby pomóc Ci dokonać właściwego wyboru i zapewnić niezawodne działanie Twojej instalacji elektrycznej.
Referencje
- Jakość systemów zasilania elektrycznego autorzy: Roger C. Dugan, Mark F. McGranaghan, Surya Santoso i H. Wayne Beaty
- Ochrona systemu elektroenergetycznego i rozdzielnica autorstwa Badri Ram, SV Kulkarni
