Hej tam! Jako dostawca transformatorów uziemiających otrzymuję ostatnio wiele pytań dotyczących wymagań izolacyjnych dla tych kluczowych elementów wyposażenia. Pomyślałem więc, że podzielę się pewnymi spostrzeżeniami na ten temat.
Najpierw zrozummy, czym jest transformator uziemiający. Jest to specjalny typ transformatora służący do zapewnienia punktu neutralnego w systemie elektroenergetycznym, w którym przewód neutralny nie jest dostępny w inny sposób, lub do ograniczenia prądu zwarciowego w systemie. Izolacja jest teraz bardzo ważna dla transformatorów uziemiających, ponieważ pomaga zapobiegać awariom elektrycznym i zapewnia bezpieczną i wydajną pracę transformatora.
Podstawowe pojęcia dotyczące izolacji
Izolacja w transformatorze uziemiającym służy dwóm głównym celom. Jednym z nich jest oddzielenie przewodów elektrycznych od siebie i od ziemi, a drugim jest wytrzymanie naprężeń elektrycznych występujących podczas normalnych i nienormalnych warunków pracy.
Materiały izolacyjne stosowane w transformatorach uziemiających są starannie dobierane na podstawie ich właściwości elektrycznych, mechanicznych i termicznych. Powszechnie stosowane materiały obejmują papier, olej i różne typy polimerów. Na przykład izolację papierową często stosuje się w połączeniu z olejem, aby zapewnić dobrą wytrzymałość dielektryczną i odprowadzanie ciepła.
Klasa izolacji i wzrost temperatury
Klasa izolacji transformatora uziemiającego jest ważnym czynnikiem. Określa maksymalną temperaturę, jaką izolacja może wytrzymać bez znaczącej degradacji. Istnieje kilka klas izolacji, np. klasa A (105°C), klasa E (120°C), klasa B (130°C), klasa F (155°C) i klasa H (180°C).
Wzrost temperatury transformatora jest również ściśle powiązany z wymaganiami dotyczącymi izolacji. Transformator podczas pracy wytwarza ciepło na skutek strat w uzwojeniach i rdzeniu. Izolacja musi wytrzymać to ciepło, a wzrost temperatury powinien mieścić się w granicach określonych przez klasę izolacji. Na przykład, jeśli transformator ma klasę izolacji F, maksymalny dopuszczalny wzrost temperatury wynosi zwykle około 100°C.
Wytrzymałość dielektryczna i testowanie
Wytrzymałość dielektryczna jest miarą zdolności izolacji do wytrzymywania naprężeń elektrycznych bez uszkodzenia. Ma to kluczowe znaczenie w przypadku transformatorów uziemiających, szczególnie gdy są one narażone na wysokie napięcia podczas usterek lub operacji przełączania.
Aby zapewnić wytrzymałość dielektryczną izolacji, w procesie produkcyjnym przeprowadza się różne testy. Należą do nich test napięcia wytrzymywanego o częstotliwości sieciowej, test napięcia impulsowego i test wyładowania niezupełnego. Test napięcia wytrzymywanego na częstotliwości sieciowej polega na przyłożeniu wysokiego napięcia o częstotliwości sieciowej (zwykle 50 lub 60 Hz) przez określony czas w celu sprawdzenia, czy izolacja wytrzymuje normalne napięcia robocze. Test napięcia impulsowego symuluje przejściowe przepięcia, które mogą wystąpić w systemie elektroenergetycznym, takie jak uderzenia pioruna. Test wyładowań częściowych pozwala wykryć niewielkie wyładowania w izolacji, które mogą być wczesnym sygnałem degradacji izolacji.
Czynniki środowiskowe
Środowisko, w którym pracuje transformator uziemiający, ma również wpływ na wymagania izolacyjne. Na przykład w wilgotnym środowisku materiały izolacyjne mogą wchłaniać wilgoć, co może zmniejszyć ich wytrzymałość dielektryczną. Aby temu zaradzić, można zastosować specjalne, odporne na wilgoć materiały izolacyjne lub obudowy ochronne.
Na obszarach o wysokim poziomie zanieczyszczeń, takich jak obszary przemysłowe lub w pobliżu wybrzeża, izolacja może ulec zanieczyszczeniu. Może to prowadzić do śledzenia powierzchni i awarii elektrycznej. W takich przypadkach może być konieczne wyposażenie transformatora w specjalne powłoki lub obudowy izolacyjne, aby zapobiec zanieczyszczeniu.
Izolacja dla różnych typów transformatorów uziemiających

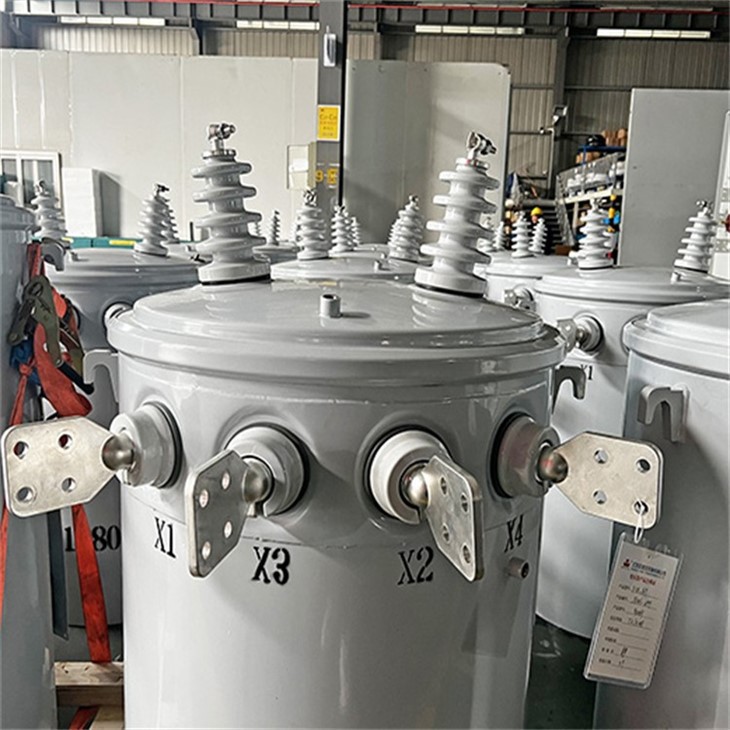

Istnieją różne typy transformatorów uziemiających i każdy z nich może mieć określone wymagania dotyczące izolacji. Na przykład:Transformator jednofazowy montowany na słupiejest często instalowany na zewnątrz na słupach. Musi mieć izolację odporną na czynniki środowiskowe, takie jak wahania temperatury, promieniowanie UV i wiatr. Izolacja powinna być również zaprojektowana tak, aby była odporna na naprężenia mechaniczne powodowane przez wiatr i wibracje.
ATransformator wiatrowyz drugiej strony jest stosowany w systemach wytwarzania energii wiatrowej. Ze względu na charakter turbin wiatrowych może być narażony na działanie harmonicznych o wysokiej częstotliwości i przejściowych przepięć. Izolacja musi być w stanie wytrzymać te naprężenia elektryczne, a także nadawać się do trudnych warunków zewnętrznych, w których zwykle znajdują się farmy wiatrowe.
ATransformator montowany na podkładcejest instalowany na płycie betonowej, zwykle w bardziej chronionym środowisku w porównaniu do transformatorów montowanych na słupach lub transformatorów wiatrowych. Jednak nadal wymaga odpowiedniej izolacji, aby zapewnić niezawodne działanie i zapobiec awariom elektrycznym.
Konserwacja i monitorowanie
Właściwa konserwacja i monitorowanie izolacji są niezbędne dla długoterminowej wydajności transformatora uziemiającego. Regularne kontrole mogą wykryć oznaki degradacji izolacji, takie jak pęknięcia, odbarwienia lub wnikanie wilgoci.
Techniki monitorowania, takie jak pomiar rezystancji izolacji, delty tan i wyładowań niezupełnych, mogą dostarczyć cennych informacji na temat stanu izolacji. W przypadku wykrycia jakichkolwiek problemów można podjąć odpowiednie działania, takie jak wymiana izolacji lub wykonanie naprawy.
Wniosek
Podsumowując, wymagania izolacyjne dla transformatora uziemiającego są dość złożone i zależą od różnych czynników, w tym klasy izolacji, wzrostu temperatury, wytrzymałości dielektrycznej, warunków środowiskowych i rodzaju transformatora. Jako dostawca dbamy o to, aby nasze Transformatory Uziemiające spełniały najwyższe standardy izolacji, aby zapewnić niezawodną i bezpieczną pracę.
Jeśli szukasz transformatora uziemiającego lub masz jakiekolwiek pytania dotyczące wymagań dotyczących izolacji, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci wybrać odpowiedni transformator do Twoich potrzeb i zapewnić całe potrzebne wsparcie techniczne. Rozpocznijmy rozmowę i zobaczmy, jak możemy współpracować, aby spełnić wymagania Twojego systemu elektroenergetycznego.
Referencje
- Systemy elektroenergetyczne autorstwa Johna J. Graingera i Williama D. Stevensona
- Inżynieria transformatorów: projektowanie, technologia i diagnostyka autorstwa GK Dubey
